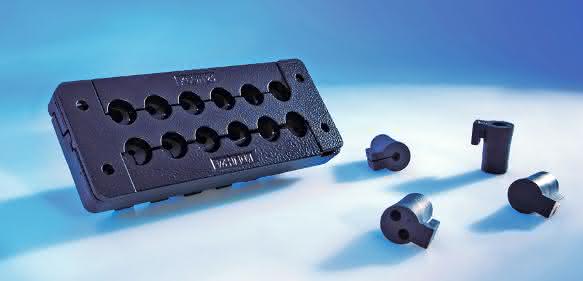

Das Besondere: Der pulverbeschichtete Rahmen der KDL/H 24 ist im Zinkdruckgussverfahren gefertigt und erreicht dadurch eine sehr hohe Stabilität, Steifheit und Widerstandsfähigkeit. Die Durchführung ist resistent gegenüber Hochdruck- und Dampfstrahlreinigern, ist zu 100 Prozent UV- und Ozonbeständig und kann in Temperaturbereichen von minus 40 Grad Celsius bis plus100 Grad Celsius eingesetzt werden. Die Kabeldurchführungsleiste eignet sich somit für den Außeneinsatz, wie zum Beispiel für Baumaschinen und in der Gebäudetechnik wo viele Leitungen mit oder ohne Stecker in ein Gehäuse eingeführt werden. Die KDL/H 24 plus Zubehör erfüllt die Flammklasse UL94–V0.

Die KDL/H 24 ist zusätzlich mit einem Tüllenblock aus TPE ausgerüstet, der als Fixierung der Tüllen hinter dem Metallrahmen jedes durchgeführte Kabel bombenfest fixiert und zugentlastet. Ein Ausreißen der Tüllen, selbst bei extrem hohen mechanischen Belastungen ist somit nahezu ausgeschlossen. Auch extreme Witterungsbedingungen und Umgebungsbedingungen mit Feuchtigkeit, Säuren, Laugen, Alkoholen, Mineralölen, Reinigungsmitteln, Fetten und Staub können der KDL/H 24 nichts anhaben.

Technik verkürzt die Montagezeit

Die Montage der Kabeldurchführungsleiste KDL/H 24 sei denkbar einfach. Statt, wie sonst üblich, Kabel plus Tülle vertikal von oben in die Kabeldurchführung einzurasten, geht es mit der KDL/H 24 deutlich einfacher: Die eingeführten Kabel werden in den Tüllenblock gelegt, der Tüllenblock wird in den Ausschnitt gedrückt, die Kabel werden in die passenden Tüllen gelegt und abschließend wird jede Tülle in den Tüllenblock gedrückt. Der Rahmen selbst wird auf den Tüllenblock montiert und mit vier M5-Schrauben angeschraubt. Die Montage erfolgt horizontal von vorne, was insbesondere bei der Nachrüstung und Reparatur von konfektionierten Leitungen von Vorteil ist.

Verdrahtungen mit hoher Packungsdichte realisieren

Mit der KDL/H 24 können auf engstem Raum bis zu 48 Leitungen durchgeführt werden. Zur Verdrahtung sind circa 40 unterschiedliche Tüllenvarianten mit Klemmbereichen von zwei bis 22 Millimeter, diverse Doppel- und Vierfachtüllen, USB-Tüllen als Schnittstelle für USB-Kabel, ASI-Tüllen für ASIBus Leitungen sowie Blindtüllen zum Wiederverschließen erhältlich. Die Einbaumaße der KDL/H 24 sind abgestimmt auf den Standardausschnitt der 24-poligen Harting- und Wieland-Stecker. bw
