Distanzkupplungen
Dynamische Antriebe laufen rund
Überall dort, wo weit auseinanderliegende Achsen synchronisiert werden müssen, überbrücken spielfreie Distanzkupplungen von KBK Antriebstechnik aus Klingenberg am Main große Abstände. Sie gleichen Wellenversatz und Schwingungen in dynamischen Anwendungen aus und sorgen für eine kraftschlüssige Verbindung.

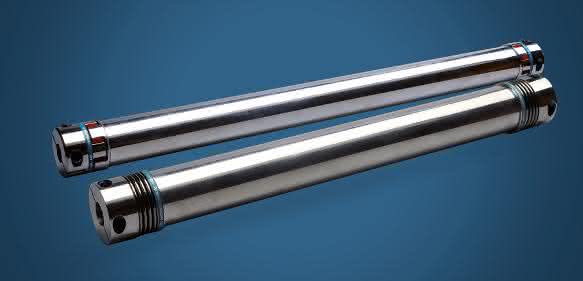

Die KBK-Distanzkupplungen der Baureihen DRB und DRE sind gekennzeichnet durch ein bis zu drei Meter langes Präzisionsrohr aus leichtem Aluminium mit hohen Steifigkeitswerten. Es verbindet weit auseinanderliegende Wellen ohne aufwändige Zwischenlagerung und sorgt für Rundlaufgenauigkeit in Antrieben mit mittleren Drehmomenten in Bereichen von 4,5 bis 500 beziehungsweise 12,5 bis 525 Newtonmeter. Die überlangen Kupplungen mit Außendurchmessern von 30 bis 122 Millimeter sind für Wellendurchmesser von vier bis 65 Millimeter ausgelegt. Sie sind optional auf Anfrage auch komplett aus Edelstahl und als längere Ausführungen bis sechs Meter lieferbar.
Torsionssteif und spielfrei
Die besonders torsionssteifen DRB-Kupplungen bestehen aus einem Zwischenrohr, das an beiden Enden mit Bälgen aus Edelstahl versehen ist. Die Metallbälge gleichen lateralen, axialen und angularen Wellenversatz bei geringen Rückstellkräften aus. Sie reduzieren die Belastung der Kugellager in hochdynamischen Antrieben auf ein Minimum und erreichen damit die Präzision, die auch die DRE-Distanzkupplungen auszeichnet. Mit Kupplungen vom Typ DRE geschieht die Übertragung des Drehmoments spielfrei durch beidseitige Elastomersterne aus Polyurethan. Als Ausgleichselemente der Distanzkupplung ermöglichen sie es, Schwingungen effizient abzubauen. Die Zahnkränze stehen in verschiedenen Shorehärten zur Verfügung – je nachdem ob der Einsatz der Kupplungen hohe oder niedrige Torsionssteifigkeiten fordert.
Die Halbschalenausführung der Naben beider Baureihen ermöglicht eine einfache Montage und Inbetriebnahme. Die festen Nabenhälften lassen sich hierzu auf die Wellenzapfen auflegen, während die jeweils andere Hälfte montiert wird. Auf Kundenwunsch sind andere Anbindungsarten wie Klemmnaben oder Innenkonusverbindung oder auch Sonderanfertigungen möglich. pb
Das könnte Sie auch interessieren

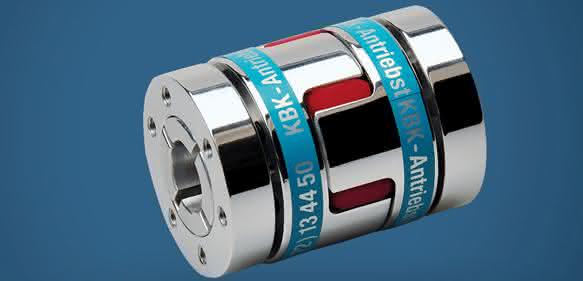

Robust, spielfrei und drehmomentstark
