Beschriftungswerkzeug
Bauteile in der Maschine kennzeichnen
Zum Kennzeichnen von Bauteilen – sei es mit Serien- und Chargennummern oder Produkt- und Markennamen – setzen Hersteller aus den unterschiedlichsten Branchen meist auf herkömmliche Verfahren wie das Nadelprägen. Dafür müssen die zu beschriftenden Werkstücke von der Bearbeitungsmaschine auf separate Maschinen umgerüstet werden.
Das nimmt Zeit und Ressourcen in Anspruch, die an anderer Stelle besser zum Einsatz kämen. Anders als etwa beim Nadelprägen lässt sich das Beschriftungsverfahren der Hommel und Keller Präzisionswerkzeuge GmbH nahtlos in den Fertigungsprozess integrieren. Ein Bauteil kann so begleitend zum Zerspanungsprozess in einer Maschine bearbeitet werden.

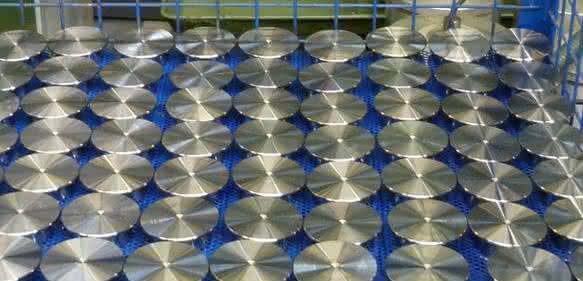

Das überzeugte auch einen namhaften Hersteller von Lkw und Nutzfahrzeugen: Denn das Unternehmen suchte nach einer Lösung, um ihre Zwischenradbolzen für Lkw-Getriebe komplett auf einer Horizontaldrehmaschine zu bearbeiten und sie nicht mehr aufwendig auf einem Nadelpräger beschriften zu müssen. Für das Einprägen der Seriennummern auf die Zwischenradbolzen aus 42CrMoV4 war das Zeus Beschriftungswerkzeug 431 aus der MRS1-Serie in Kombination mit der Schriftrolle 42 mit austauschbaren Segmenten die richtige Lösung. Die Schriftrolle eignet sich für die Bearbeitung des Vergütungsstahls. Mit ihrer Breite von 6 mm und einem Durchmesser von 45 mm erreicht sie eine Schrifthöhe von 5 mm. Das rückfedernde System des Werkzeugs bietet Flexibilität und ermöglicht die Prägung von Umfang und Fläche. Die Werkzeuge sind vielseitig einsetzbar und Abweichungen im Durchmesser der Zwischenradbolzen unproblematisch. Auch im Eilgang können so Werkstücke mit unterschiedlichen Durchmessern und Formen in kleinen, mittleren und großen Serien auf allen gängigen Bearbeitungszentren beschriftet werden. Durch den Tausch der Rückholfeder in der Segmentträgereinheit ist zudem eine einfache Änderung der Drehrichtung möglich.
So sind mit einem Werkzeug bzw. einer Schriftrolle beliebig viele verschiedene Beschriftungen möglich. Die T-Form der Segmente erlaubt dabei auch eine 180°-Drehung des Textes. So kann die Schrift auch in umgekehrter Leserichtung geprägt werden. rn
