Hydromechanische Federspannzylinder
Betriebssicher fixieren

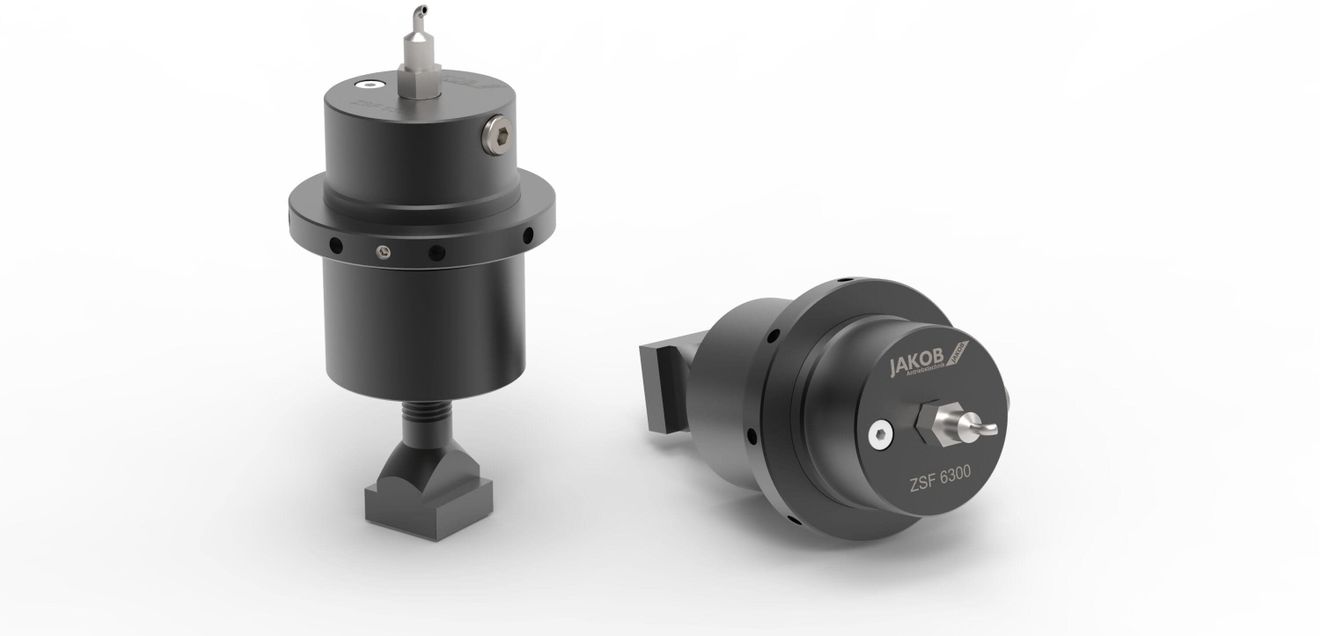

Die hydromechanischen Federspannzylinder ZSF von Jakob Antriebstechnik sind robuste Spannmechanismen für verschiedene Anwendungen in Situationen, in denen bewegliche Maschinenteile zeitweise fixiert werden müssen, etwa im Vorrichtungsbau oder bei der Werkstück- und Werkzeugklemmung.
Die Federspannsysteme arbeiten durch eine Kombination aus mechanischen und hydraulischen Prinzipien. Die Spannkraft wird mechanisch durch vorgespannte Tellerfedern erzeugt, während Hydraulik für das Lösen der Elemente benötigt wird, um den Zuganker oder Druckbolzen freizugeben. Dadurch bleibt die Spannkraft unabhängig von Öldruck oder Leckageverlusten konstant hoch, was die Betriebssicherheit erhöht. Der Einstelldruck wird nur bei der Erstmontage für die Feinjustierung der Kraft benötigt wird; im normalen Betriebszyklus werden die Zylinder entweder ohne Druck oder mit einem Lösedruck betrieben. Für den Betrieb ist lediglich ein Hydraulikaggregat erforderlich.
