Messdatenerfassungsmodul
Präzise Ergebnisse trotz gekappter Leitung

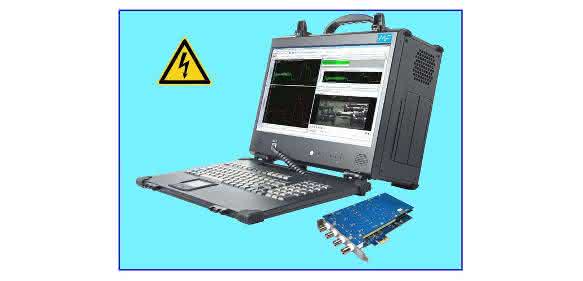

MF Instruments stellt das neue Messdatenerfassungsmodul TPCE-I mit einer galvanisch isolierten Eingangsstufe zu den Transientenrekordern der Serie Transcom vor. Das Modul eignet sich besonders für Messungen an Motoren, Umrichtern usw.
Überall dort wo keine Masseverbindung vorhanden ist oder gewünscht wird, liefert das Modul präzise Messergebnisse.
Durch den galvanisch getrennten Eingang werden Masseschleifen oder undefinierte Massepotenziale, die die Messergebnisse negativ beeinflussen könnten, verhindert. Durch den Differenzeingang sind außerdem Messungen von kleinen Spannungen auf hohen Potenzialen, wie bei Strommessungen über Shunts und das Verhindern von transienten Einstreuungen bei verrauschten Signalen möglich. An die BNC Buchsen können auch Standardtastköpfe angeschlossen werden, was den maximalen Messbereich von +/-25V fast beliebig erhöhen kann.
Mit einer Auflösung von 16 Bit bei einer Abtastrate von 1 MHz, Eingangsbereichen von +/-100 mV bis +/- 25 V und einer Genauigkeit von 0,1% können auch schnelle Veränderungen sicher und korrekt erfasst werden.
Bei diesen Modulen ist auch der optionale ECR-Modus erhältlich, mit dem schnelle Ereignisse auf trägen Signalen erfasst werden können, wie es beispielsweise bei Kontaktunterbrechungen, Schaltvorgängen und Ultraschalluntersuchungen der Fall ist. Um nur die sporadischen Ereignisse zu erfassen sind umfangreiche Trigger-Funktionen wie Flanken-, Steilheits-, Periodentrigger, Pulsbreite, Zustand, Missing Event und mehr vorhanden. Jeder Kanal kann dabei eine eigene Trigger-Einstellung besitzen und dann auch separat aufgezeichnet werden.
Mit den Transientenrekordern können Systeme von 4 bis maximal 1024 Kanäle aufgebaut werden. Die Systeme sind als portable oder stationäre Versionen erhältlich, was den Einsatz in vielen Bereichen realisierbar macht.
Durch das schnelle Abspeichern von Daten direkt auf eine Festplatte sind Langzeitmessungen über Monate auch bei der höchsten Abtastrate möglich. Bereits während der laufenden Messung können Daten zeitgleich gespeichert und zum Beispiel auf einem zweiten PC analysiert werden. rn
