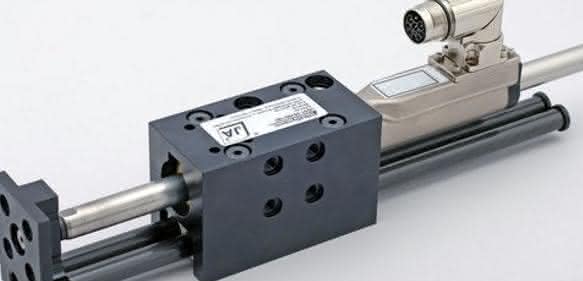

Ausstoßer, Vereinzeler und Gruppierer in hochautomatisierten Montage-, Sortier- und Prüfprozessen sind typische Anwendungen im Aussetzbetrieb, die wie geschaffen sind für den Einsatz der neuen Ultradynamic-Linearmotor-Module der Baureihe UM01 von Jung Antriebstechnik und Automation. Ihre Führungskörper und Stirnplatten sind aus CFK gefertigt, die Gleitführungen aus verschleißfestem Spezialkunststoff. Sie haben dadurch weniger Masse zu bewegen als etwa ein Linearmotor-Modul aus Alu mit klassischer Kugelumlaufführung aus Stahl. Bei vergleichsweise gleicher Masse des Linearmotorläufers ergibt sich zugunsten des UM01 eine Verringerung der bewegten Masse um rund 50 Prozent, sagt Hersteller Jung. Die praktischen Konsequenzen daraus können Ingenieure berechnen: Der Ultradynamic-Aktuator hat weniger als 50 Gramm bewegte Masse, sprintet mit Beschleunigungen von gut 250 Meter pro Quadratsekunde – das sind 25 g – und benötigt für einen Verfahrweg von beispielsweise 160 Millimeter nur noch 65 Millisekunden. Die Verfahrzeiten verringern sich deutlich. Während dank der Gleitführungstechnologie weder der Geschwindigkeit noch der Beschleunigung Grenzen gesetzt sind, sichern die Regeleigenschaften der passenden Positioniercontroller bei einem Schleppfehler von nur plus/minus 0,3 Millimeter hohe Prozesssicherheit und Präzision, verspricht der Hersteller.

Außerdem sei es wichtig gewesen, Linearführungstechnologien zu verwenden, die die Dynamik des Systems nicht einschränken. Dass in vielen Anwendungen von schnellen Aktuatoren vorwiegend Aussetzbetrieb erwartet wird, sah Jung als optimale Voraussetzung für den Einsatz von Gleitlagern aus hochverschleißfestem Polymer. Insofern vereint das Modul UM01 innovative Werkstofftechnik mit einem neuen konstruktiven Design – bei Entwicklung und Konstruktion stand die Reduzierung auf das unbedingt Notwendige an erster Stelle. Das UM01ist derzeit in zwei Motor-Baugrößen mit zwei verschiedenen Hüben von 60 bis 160 Millimeter lieferbar. Die Spitzenkräfte reichen von 67 bis 137 Newton. Passend zum UM01 gibt es Positionier-Controller zum Anschluss an Ethercat, Powerlink, Profinet, Sercos III, TCP/IP, Profibus-DP, Canopen und Devicenet. Da alle mechanischen Anschlusspunkte der Ultracynamic-Linearmotor-Module kompatibel zu jenen der Highdynamic-Serie von Jung sind, lassen sich die Aktuatoren beider Produktlinien miteinander kombinieren.    pb
