Spiral-Schlichten
Mehr Bearbeitungseffizienz
Der deutsche Softwareentwickler Schott Systeme hat CNC-Bearbeitungszeiten durch die Einführung von drei- und fünfachsigen Spiral-Schlicht-Strategien in ihre „Pictures by PC“-CAD/CAM-Software erheblich verbessert.

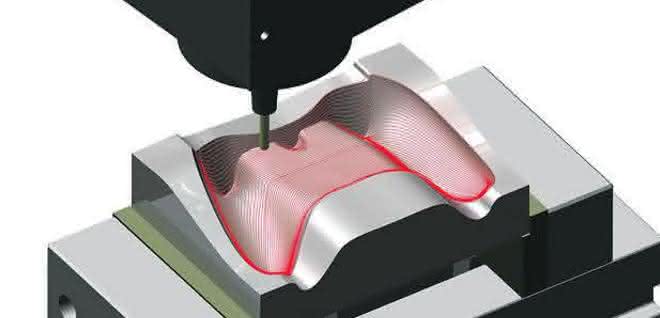

Spiral-Schlichten ist ideal für die Bearbeitung sowohl steiler als auch flacher Bereiche – etwa im Werkzeugbau, Prototypenbau oder Modellbau – mit einer einzigen, spiralförmigen Werkzeugbahn, deren Bahnabstand von der Flächen-Neigung bestimmt wird. Die Spiral-Schlichtbahn wird von einer äußeren Führungskurve auf einen Punkt- oder eine Mittenkurve erzeugt. Die daraus resultierende Einzelbahn stellt sicher, dass das Fräswerkzeug in ständigem Kontakt mit dem Werkstück steht und Abhebebewegungen auf ein Minimum reduziert werden. Zusätzlich werden die Bearbeitungszeiten verkürzt und gleichzeitig die Oberflächenqualität verbessert.
Das Fünf-Achsen-Simultan-Spiral-Schlichten eignet sich besonders für die Bearbeitung von Flächen mit wechselnder Neigung sowie von Hinterschnitt-Bereichen eines Bauteils, wobei das Werkzeug dazu automatisch gekippt wird. Wenn der seitliche Schwenkbereich eingeschränkt ist, kann ein maximaler Neigungswinkel eingegeben werden, um die Fünf-Achs-Bewegung von Werkzeug und Halter zu begrenzen. Die drei- und fünfachsigen Spiral-Schlicht-Technologien, eine Eigenentwicklung der Schott Systeme, lassen sich auf hybride Volumen-, Flächen- und Maschen-Modelle anwenden. pb
Intec, Halle 2, Stand C55
