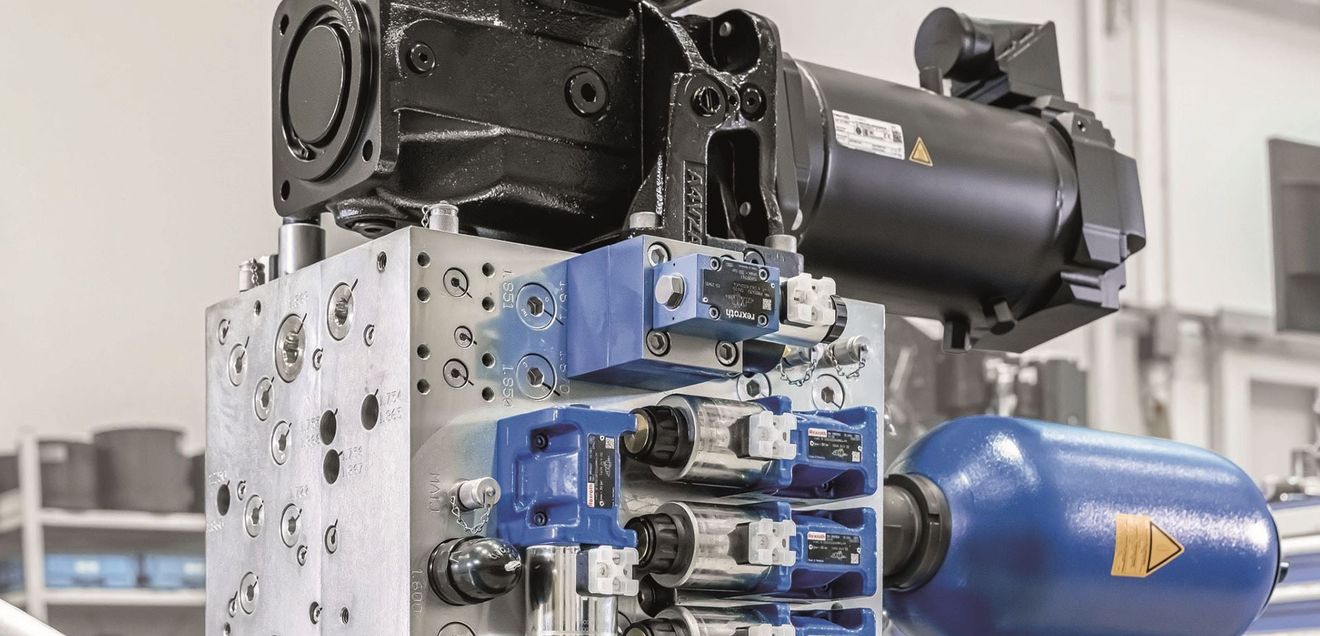

Moderne Tiefziehpressen sollen Bleche in konstant hoher Qualität und Produktivität umformen und möglichst wenig Energie verbrauchen. Gleichzeitig benötigen Maschinenhersteller standardisierte Antriebskonzepte, um verschiedene Anwendungen wirtschaftlich realisieren zu können. Dabei sollen Engineering- und Installationsaufwände reduziert werden. Die servohydraulische Antriebslösung von Bosch Rexroth bietet hier viele Vorteile. Die Module aus servohydraulischer Pumpeneinheit und Steuerblock lassen sich je nach Anforderung zur bedarfsgerechten Versorgung von Ziehkissen und Oberkolben einsetzen. Werden beide servohydraulische Lösungen mit einem gemeinsamen elektrischen Antriebssystem betrieben, erzielt eine solche Tiefziehpresse im Vergleich zur Hydraulikpresse mit Ventilsteuerung eine Energieersparnis von bis zu 30 %.

Dies ermöglicht zum einen die drehzahlgeregelte Servomotor-Pumpeneinheit für den Oberkolben, die zu jedem Zeitpunkt des Pressenzyklus die exakt benötigte Leistung bereitstellt. Zum anderen lässt sich beim Tiefziehen ein Teil der Prozessenergie über die Servomotor-Pumpeneinheit im Ziehkissen zurückgewinnen, die sonst verloren ginge. Die zurückgewonnene elektrische Energie kann dem Oberkolben über den gemeinsamen Zwischenkreis zur Verfügung gestellt oder ins Netz zurückgespeist werden. Dadurch reduziert sich der Energieverbrauch der Maschine direkt während des Ziehvorgangs. Darüber hinaus erschließt die servohydraulische Antriebslösung zusätzliche Einsparpotenziale durch einen minimierten Kühlbedarf des Hydraulikaggregats. Grund hierfür ist der hohe Wirkungsgrad, was zu einer geringeren Erwärmung des Hydrauliköls führt. Dadurch kann das Aggregat kleiner ausgelegt und teilweise auf eine Kühlung verzichtet werden.

Mehr Produktivität und Qualität

Die digitale Steuerung des servohydraulischen Antriebs wirkt sich positiv auf die Prozessqualität und -transparenz sowie die Produktivität aus. Da sich die einzelnen Drücke, Positionen, Geschwindigkeiten und Kräfte sehr präzise regeln lassen, können Blechteile wiederholgenau mit höherer Qualität produziert werden. So kann zum Beispiel der Oberkolbenantrieb auch mit sehr niedrigen Motordrehzahlen von wenigen Umdrehungen pro Minute arbeiten. Gleichzeitig ermöglichen die Servomotoren kürzere Zykluszeiten und eine höhere Ausbringung. Verschiedene Pumpenoptionen mit 2-Punkt- oder proportionalem Verstellsystem bis hin zur Mehrquantensteuerung erweitern den Gestaltungsspielraum zusätzlich, wodurch das Antriebskonzept noch für weitere Anwendungen attraktiv wird. Der servohydraulische Antrieb ermöglicht zudem datenbasierte Analysen zur Prozessoptimierung und ein Condition Monitoring.
