Steuer-Modul

Antriebs-Leistungsteile ansteuern

Das ST 011 von Sigmatek ist mit einem Frequenzausgang für die Ansteuerung eines Schritt- oder Servomotor-Leistungsteils ausgestattet (RS422). Die Antriebe lassen sich gesteuert oder geregelt antreiben.

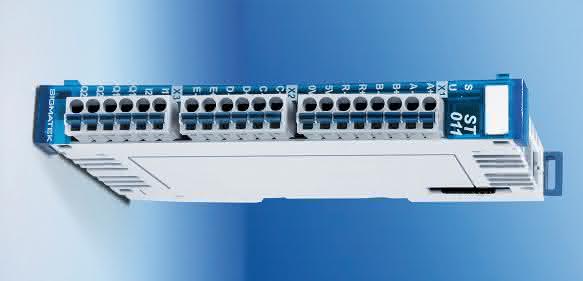

ST 011 von Sigmatek

Für den geregelten Modus ist direkt auf der Karte ein Inkrementalgeber-Interface mit ABR-Auswertung und +5 V-Versorgung integriert. Durch die hohe Ausgangsfrequenz (500 kHz) können Schrittmotor-Endstufen auch im Mikroschritt betrieben werden. Zusätzlich verfügt das ST 011 über zwei digitale Eingänge, die auch als Positionslatch (Inkrementalgeber-Position) verwendet werden können. Zum Ansteuern von Aktoren stellt das Modul zwei potentialfreie digitale Ausgänge zur Verfügung, einer davon ist rücklesbar. Das kompakte Modul ist Teil der S-DIAS Reihe des Herstellers, die mit schneller Datenübertragung, Vibrationsfestigkeit und komfortabler Handhabung überzeugt. Zur einfachen und schnellen Schaltplan-Erstellung steht ein Makro unter Eplan bereit. jg
