Schwenklager-HerstellungEnge Toleranzvorgaben erfüllen
Seit 2013 fertigt die Schabmüller Automobiltechnik GmbH die Schwenklager des Porsche Macan. Die Zerspanung erfolgt mithilfe der hochpräzisen Bearbeitungszentren (BAZ) BA W06-22 und BA one6 der Schwäbische Werkzeugmaschinen GmbH (SW), die speziell für anspruchsvolle Aufgaben in der Serienfertigung ausgelegt sind. Während die zweispindlige BA W06-22 für die Hauptlagerbohrung, die Federbein- und Querlenkeranbindung eingesetzt wird, erfolgt die Bremssattelanbindung in einem zweiten Schritt auf der einspindligen BA one6. Bei letzterem konnte eine wesentliche Qualitätssteigerung in den Fertigungsprozess integriert und verwirklicht werden.
Seite [2 von 4]
 | | | Bild 2 von 4 | | | |

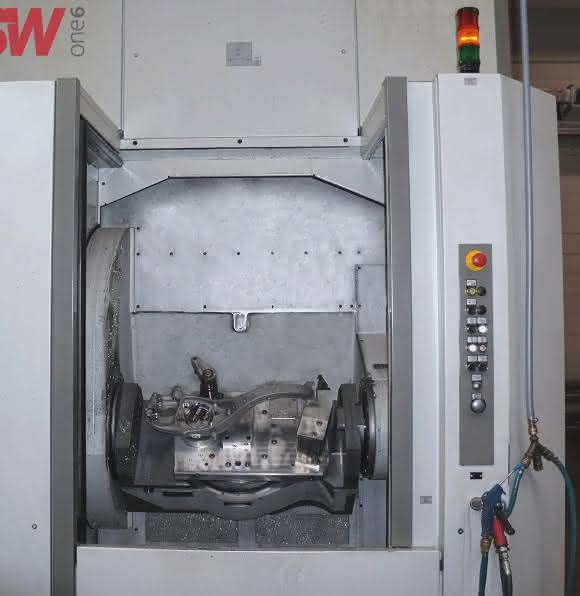

Aufgrund der Unzugänglichkeit der Bremssattelanbindung in der zweispindligen W06-22 wird das Schwenklager in der OP 20 auf der einspindligen BA one6 fertig bearbeitet. Hierbei wird durch das Auflagekontrollsystem sichergestellt, dass das Werkstück korrekt gespannt ist und somit die Lagetoleranzen trotz Umspannen eingehalten werden können.
Quelle: ABOPR
