Zuverlässig und sicher verarbeitet sie Flach-, Winkel- und Massivmaterial als auch Rohre. Zu den größten Anwendungsvorteilen bei dieser Universal-Gehrungskreissäge gehören die Mehrfachschnitte an Front- und Heckseite sowie der mitschwenkende Vertikalspannstock bei Gehrungsschnitten für optimale Materialspannung und kürzeste Reststücklängen (<15 mm).

KKS 463 NA

Besonders beliebt ist bei den Kunden auch die Option des zusätzlichen Tintenstrahldruckers, welcher einfach zur Kreissäge KKS 463 NA dazu gebaut wird. Dieser bietet ein benutzerfreundliches Markiersystem zur späteren Teileidentifizierung; d.h. die gesägten Teile werden abfuhrseitig mittels Tintenstrahldrucker markiert.

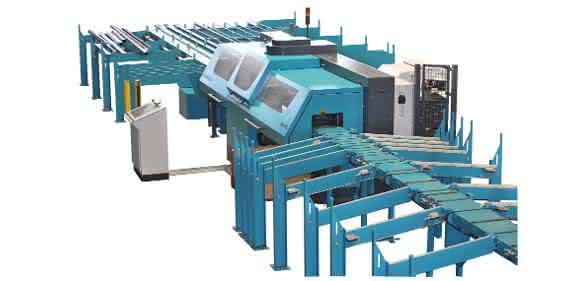

Die Materialzufuhr der vollautomatischen Sägeanlage KKS 463 NA erfolgt wahlweise über ein Flach-, Schräg- oder Bundmagazin. Der Stab wird über die angetriebene Rollenbahn zur Säge transportiert und gemäß Programm aufgesägt. Die Abschnitte werden automatisch auf vorwählbare Positionen verteilt, Anschnitte und Reststücke aussortiert.

Folgende Magazinvarianten werden den Kunden aktuell angeboten:

• Flachmagazin – zur Vorlagerung von Rund- und Vierkantmaterial sowie von Profile als auch Sonderprofilen.
• Schrägmagazin – zur Vorlagerung von Rund- und Vierkantmaterial.
• Bundmagazin – zur Vorlagerung von Rund- und Vierkantmaterial im Bund.

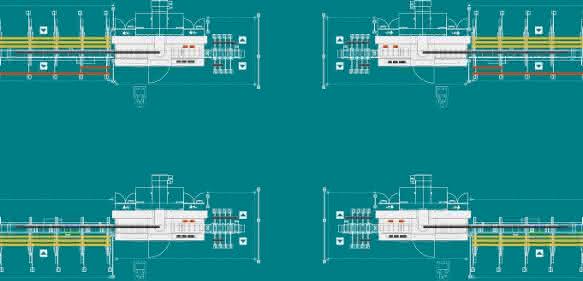

„Wir möchten unseren Kunden nicht nur eine Säge, nein vielmehr eine komplette Lösung anbieten; kompetente und zuverlässige Systemberatung ist bei all unseren Maschinen fest eingebaut“, erklärt Rene Eger, Head of Sales Universal Sawing Machines, und ergänzt „Wir erstellen für unsere Kunden detaillierte Aufstellpläne. Diese werden für jeden einzelnen Kunden individuell angefertigt, um so jeden einzelnen Kunden für seine spezifischen Anwendungen und Bedürfnisse eine maßgeschneiderte Lösung anzubieten. Gemeinsam mit dem Kunden besprechen wir mögliche Layout-Varianten und passen somit die Sägeanlage optimal an die örtlichen Gegebenheiten jeder einzelnen Prozessumgebung an. Die größte Flexibilität bietet ein Flachmagazin. Damit können nahezu alle Profilformen vorgelagert werden. Als besondere Vorteile möchte ich hier folgende Punkte herausstreichen: angesägte Stangen können über eine Resterückführung automatisch zum Magazin zurückgefördert; sowie das Magazin gleichzeitig mit unterschiedlichen Profil-Abmessungen beladen werden. Wir empfehlen unseren Kunden immer dann den Einsatz eines Bundmagazines wenn große Mengen an gleichen Stangen gesägt werden sollen; in diesem Fall können komplette Bunde eingelegt werden. Zu guter Letzt sind die Vorteile eines Schrägmagazines mit der schnellen und einfachen Beladung zu benennen und dieses eignet sich vor allem für bei Rund- und Vierkantmaterial.“

Optionale Abfuhreinrichtungen

Analog zu den verschiedenen Varianten bei der Materialzufuhr bietet Kaltenbach seinen Kunden auch unterschiedliche Optionen zur Materialabfuhr an: Kipprollenbahn – bei dieser Lösung können die Abschnitte mittels „teach in“ auf verschiedene Positionen abgekippt werden Abschnittquerverteiler mit quertaktenden Ketten – bietet den Vorteil der automatischen Sortierung von Abschnitten nach vorne und hinten. Automatisch absenkende Gurtmulden zur Aufnahme der Abschnitte.

Vorteile der KKS 463 NA auf einen Blick

Automatische Verarbeitung von Profil- und Massivmaterial sowie von Rohren Automatischer Materialnachschub mittels Nachschubgreifer und messendem Abschnittgreifer, Hublänge jeweils 1500 mm im Einzelhub und 9999 mm im Mehrfachhub CNC-gesteuerter Drehtisch für Gehrungsschnitte, Schwenkbereich 120° Grafische Bedienoberfläche mit Touchscreen und PROFICUT-Software Automatische Berechnung der Schnittgeschwindigkeit und des Sägevorschubs Automatische Abschnittsortierung auf vorwählbare Positionen Mehrfachschnitte an Front- und Heckseite Flexible Materialzufuhr von links und optional von rechts Langhubspannzylinder und somit Entfall von Rüstzeiten Vertikale Bohrachse für automatischen Bohr-/Sägebetrieb Durchgehender, einteiliger Maschinenkasten in geschweißter Ausführung.
