Leiterplattenfertigung

In nur einem Arbeitsgang

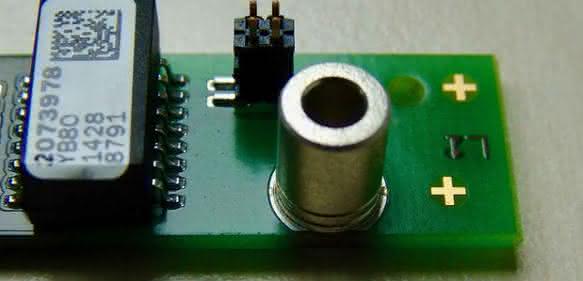

Dank des SMT-fähigen PEM ReelFast Befestigers von KVT-Fastening lassen sich Leiterplatten in nur einem Arbeitsgang mit allen erforderlichen Verbindungselementen ausrüsten. Dadurch verkürzt sich die Fertigungsdauer deutlich und eventuelle Montagefehler werden vermieden.

Dank des SMT-fähigen PEM ReelFast Befestigers von KVT-Fastening lassen sich Leiterplatten in nur einem Arbeitsgang mit allen erforderlichen Verbindungselementen ausrüsten.

Ein höherer Automatisierungsgrad und mehr Prozesssicherheit bei der Fertigung schließen sich an. Die PEM ReelFast Befestiger stehen als Muttern, Buchsen, Abstandshalter, unverlierbare Schrauben und Rechtwinkelverbinder in gegurteter Form bereit, so dass sie sich problemlos in bestehende SMT-Bestückungsanlagen integrieren lassen. Je nach Typ und Bauart erfüllen sie eine Vielzahl von Anforderungen, etwa die Montage von Bauteilen auf der Platine, von Platine zu Platine, von Platine zu Chassis sowie beim Stapeln oder als Abstandshalter. Der Einsatz ist in durchkontaktierten sowie nicht durchkontaktierten Bohrungen möglich. In allen Einsatzszenarien ist eine Beschädigung der Leiterplatten beim Einpressen ausgeschlossen. Beim Einsatz mittels Verlötung lassen sie sich sowohl in durchkontaktierten wie auch nicht plattierten Bohrungen verarbeiten. Die Gefahr der Printplattenbeschädigung ist über dieses Verfahren ausgeschlossen.

Als Werkstoff der Verbindungselemente kommt Stahl verzinnt zur Verwendung. Die Einpressmuttern stehen in den Gewindegrößen M2, M2.5, M3, M4, M5 und die Abstandsbuchsen als M3 mit Durchgangslöchern von 3,6 mm bis 4,2 mm zur Verfügung. sw
