SoftwareGemeinsame Sprache für die Systemmodellierung
Manche Autos gleichen Softwareprogrammen auf Rädern. Aber auch in anderen Produkten sind Elektronik und Software heute maßgeblich für die Innovation. Das Zusammenspiel der unterschiedlichen Disziplinen macht die Produktentwicklung nicht einfacher.
Seite [3 von 4]
 | | | Bild 3 von 4 | | | |

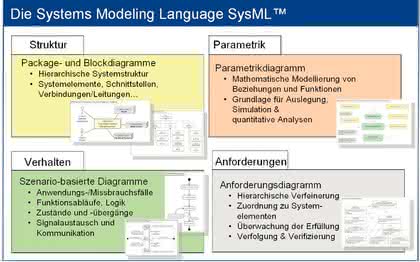

Ein System wird mit SysML in Form von Diagrammen beschrieben. Es gibt dazu im Wesentlichen drei beziehungsweise vier Diagramm-Klassen, nämlich Diagramme für die Beschreibung der Anforderungen, des Systemverhaltens, des strukturellen Aufbaus und – als Unterklasse dazu – der mathematischen Abhängigkeiten (Constraints).
