SoftwareCatia V6: Modellieren mit funktionalen Prioritäten
Der klassische Gegensatz zwischen historienbasierter, parametrischer Modelliertechnik und historienfreiem Modellieren ist CAD-Geschichte. Mittlerweile erlauben die meisten Systeme einen flexibleren Umgang mit der Parametrik bis hin zur Kombination beider Ansätze.
Seite [2 von 12]
 | | | Bild 2 von 12 | | | |

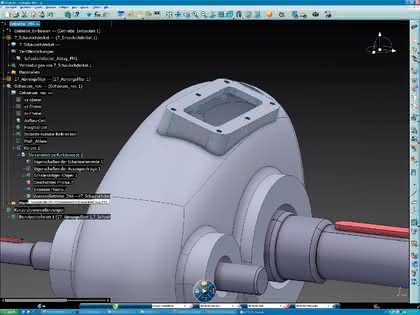

Der Deckel dieses Schau-Lochs wird in Position gebracht (erstes Bild) und anschließend die Veröffentlichung Schaulochdeckel_Abzug_FM1 kopiert und als verknüpftes Resultat in die Getriebe-Modellierung (Volumenkörperfunktionsset.1) hinzugefügt (zweites Bild). Dieses Feature ‚Außen’ kann stehen wo es will und es wird automatisch in die Schale eingebunden. Die beiden folgenden Bilder zeigen dasselbe Feature, nur dass der Deckel verschoben wurde. Der Unterbau wird immer korrekt in die Schale eingebaut. Sei es als Ausstülpung oder als eingedrückte Geometrie. Das Interessante ist, dass diese ‚Meta-Geometrie’ am Deckel hängt. Wird der Deckel ausgetauscht, dann erkennt auch das Gehäuse (über die Veröffentlichungen = Publications) eine andere Stützgeometrie und integriert sie automatisch in den Deckel. Etwa mittels acht Schrauben statt wie hier mit sechs.
