Querbrücker
Jede zweite Klemmen brücken
Brücker sind gefragt, wenn Klemmen miteinander verbunden oder Potentiale vervielfältigt werden sollen. Als besonders praktikabel erweisen sich immer wieder Endlosbrücker, mit denen sich in nur einer Brückerspur unendlich viele Klemmen miteinander verbinden lassen.

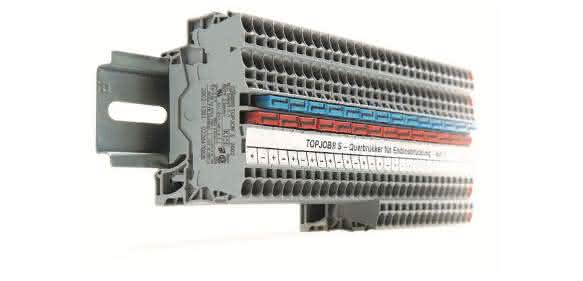

Die Möglichkeiten der Endlosbrückung hat Wago nun durch einen neuen Querbrücker für Endlosbrückung erweitert, mit dem jede zweite Klemme gebrückt werden kann (von 1 auf 3).
Der neue Brücker bietet sich beispielsweise an, um für den Anschluss einer 24-Volt-Spannungsversorgung von Kleingeräten eine geräteorientierte Potentialverteilung zu verwirklichen. Die Klemmen mit den zusammengehörenden Plus- und Minuspolen werden dabei direkt nebeneinander auf der Tragschiene angebracht und nicht mehr blockweise angeordnet. Das sorgt für eine saubere Zuordnung der Geräteanschlüsse und damit für mehr Übersichtlichkeit im Schaltschrank.
Wenn bei der Inbetriebnahme eine weitere Funktion ergänzt und die Zahl der gebrückten Klemmen erweitert werden muss, wird einfach ein weiterer Endlosbrücker hinzugefügt. Genauso einfach können einzelne Brücker wieder aus dem Verband gelöst werden.
Durch die Kombination des bereits bestehenden Querbrücker für Endlosbrückung von 1 auf 2 und des neuen Brückers von 1 auf 3 lassen sich vielfältige Brückungen in nur einer Brückerspur realisieren. Die Brücker von Wago sind so konzipiert, dass sie die halbe Brückeröffnung belegen. Je zwei Brücker bilden damit einen gemeinsamen Kontakt.
Darüber hinaus hat Wago das Zubehör für die Topjob-S-Familie um einen Sammelträger für Brücker (2009-180) erweitert. Der Sammelträger wird auf der Tragschiene aufgerastet und ermöglicht es dem Schaltschrankbauer, nicht benutzte Brücker zwischenzulagern. ee
