Rittal: Sockel-Systeme für die Schaltschränke VX und AX

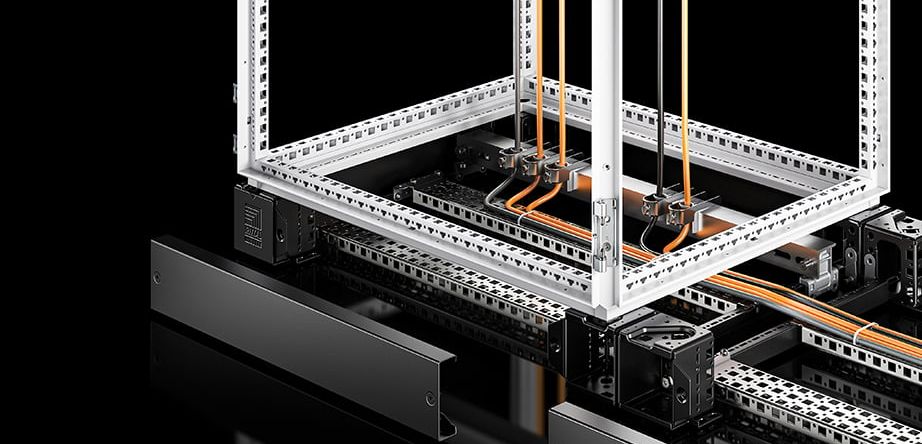

Aufgrund ihrer Position sind Schaltschrank-Sockel wahre „Verantwortungsträger“ – für den Schrank und für dessen Innenleben. Doch für Anlagenbauer kommt es vor allem auf eine einfache Montage und viel Flexibilität beim Ausbau an. Im Fokus steht eine komfortable und saubere Kabeleinführung von unten in das Innere des Schranks. Rittal hat deshalb die Funktion seines Sockelsystems für den VX-Großschrank jetzt verbessert. So ist der neue Sockel mehr als nur ein stabiler Schrankuntersatz mit Schutzfunktion: Der komplette Sockelraum unterhalb des Schaltschranks kann genutzt werden, um Kabel flexibel unterzubringen – zum Beispiel um sie über Chassis im Sockel strukturiert zur Montageplatte oder Kabelabfangschiene zu führen oder sie in der Anreihung durchgängig sicher von Schrank zu Schrank zu führen.

Bereits das Sockel-Lieferkonzept spart Zeit und Aufwand, weil die Breitenblenden vormontiert sind. Praktische Hilfen zur Positionierung und Fixierung sowie das umfangreiche VX Zubehör für ein einfaches Kabelmanagement und andere Funktionen machen jeden Schritt einfach und sicher – und bringen so mehr Tempo und Komfort in die Montage. Durch die beidseitige Systemlochung an Eckstück und Blende des VX-Stahlblech-Sockels ist der ganze Sockelraum flexibel für individuelle Ausbauten nutzbar. Der VX-Edelstahl-Sockel kann darüber hinaus je nach Anwendungsbedarf auch mit Edelstahl-Abdeckkappen aus dem Zubehör ausgestattet werden. Auch hier kann ein strukturierter Sockel-Ausbau mit Schienensystemen über die Eckstücke erfolgen.

Das Sockel-System für den AX ist auf die großen Kompakt-Schaltschränke mit Tiefen von 300 mm und 400 mm ausgelegt. Da diese auch als Standschrank verwendet werden, kann der Sockel hier ebenfalls als Raum zur Kabelführung genutzt werden.

Der neue AX-Sockel wurde gegenüber seinem Vorgänger konstruktiv so verändert, dass er mehr Raum für Kabel bietet. Ebenfalls bietet der Sockel vielfältige Möglichkeiten und einen einfachen Aufbau: Er kommt dank eines optimierten Blendenkonzepts ganz ohne Eckstücke aus und nutzt die Tiefenelemente als tragende Komponenten. Ein Innenausbau mit Kabelabfangschienen oder Montagestegen erfolgt über die Tiefenelemente des Sockels. In der Höhe kann analog zu den VX Sockel-Systemen zwischen 100 mm und 200 mm hohen Blenden gewählt werden, die auch übereinander stapelbar sind.

Die Sockel-Systeme für die Schaltschränke VX und AX sind nominiert in der Kategorie Energietechnik und Elektromechanik.
